Ford Ka: Zestaw wskaźników i wskaźniki

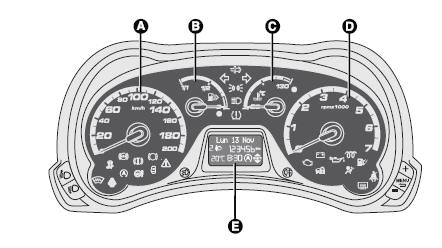

rys. 8 - Wersje z wyświetlaczem wielofunkcyjnym

Wersje z kierownicą po lewej stronie

1. Prędkościomierz (wskaźnik prędkości).
2. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy.
3. Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną temperatury maksymalnej.
4. Obrotomierz.
5. Wyświetlacz.

Lampki sygnalizacyjne i
dostępne
są tylko w wersjach Diesel.

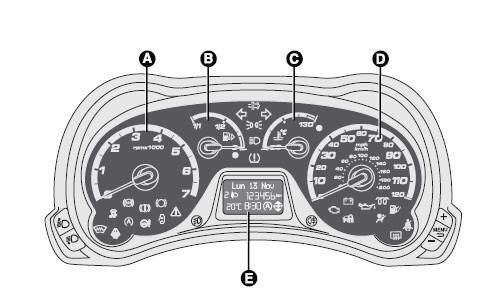

rys. 9 - Wersje z wyświetlaczem wielofunkcyjnym

Wersje z kierownicą po prawej stronie

1. Obrotomierz.
2. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy.
3. Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną temperatury maksymalnej
4. Prędkościomierz (wskaźnik prędkości).
5. Wyświetlacz.

Lampki sygnalizacyjne i
dostępne
są tylko w wersjach Diesel.

Kolor tła wskaźników i ich typ mogą być różne w zależności od wersji samochodu.

PRĘDKOŚCIOMIERZ

Wskazuje prędkość samochodu.

OBROTOMIERZ

Wskazuje ilość obrotów silnika.

WSKAŹNIK POZIOMU PALIWA

Przedstawia ilość paliwa znajdującego się w zbiorniku.

Zaświecona lampka sygnalizacyjna oznacza, że w zbiorniku pozostało około 5 litrów paliwa.

Nie należy podróżować z prawie pustym zbiornikiem paliwa: ewentualny brak zasilania paliwa może uszkodzić katalizator.

WSKAŹNIK TEMPERATURY PŁYNU CHŁODZĄCEGO SILNIK

Wskazuje temperaturę płynu chłodzącego silnik i zaczyna przekazywanie wskazań w momencie, kiedy temperatura płynu przekroczy około 50 C.

Zaświecona lampka sygnalizacyjnej (w niektórych wersjach jednocześnie wyświetli się komunikat na wyświetlaczu wielofunkcyjnym), wskazuje nadmierny wzrost temperatury płynu w układzie chłodzenia; w tym przypadku należy wyłączyć silnik i zwrócić się do ASO Forda.
