Ford Ka: Klimatyzacja manualna

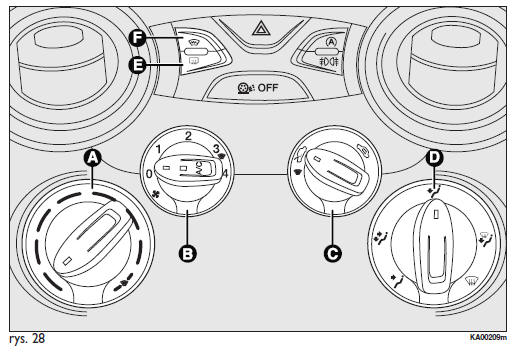

STEROWANIE rys. 28

1. Pokrętło regulacji temperatury powietrza (czerwone-ciepłe/ niebieskie-zimne)
2. Pokrętło regulacji prędkości wentylatora i włączania/wyłączania klimatyzacji. Po naciśnięciu pokrętła włącza się układ klimatyzacji, równocześnie zapala się dioda w tym pokrętle; ta operacja umożliwia jak najszybsze ochłodzenie wnętrza nadwozia.
3. Pokrętło regulacji recyrkulacji powietrza

recyrkulacja powietrza
wewnętrznego

wlot powietrza zewnętrznego

OSTRZEŻENIE Zaleca się włączać recyrkulację powietrza, gdy samochód jedzie w kolumnie lub w tunelu, aby uniknąć dopływu zanieczyszczonego powietrza zewnętrznego. Należy unikać dłuższego używania tej funkcji, zwłaszcza gdy w samochodzie znajduje się kilka osób, aby uniknąć możliwości zaparowania szyb.

D Pokrętło rozprowadzania powietrza

bezpośrednio na ciało i na szyby
boczne

bezpośrednio na ciało, na szyby
boczne i na nogi

bezpośrednio tylko na nogi

bezpośrednio na nogi i na szybę
przednią

bezpośrednio tylko na szybę
przednią

E Przycisk włączania/wyłączania ogrzewania szyby tylnej. Włączenie sygnalizowane jest przez zaświecenie się lampki sygnalizacyjnej w
zestawie wskaźników. Aby zapobiec rozładowaniu akumulatora działanie ogrzewania ograniczone jest czasowo i zostaje automatycznie wyłączone po około 20 minutach.

F Przycisk włączania/wyłączania ogrzewania szyby przedniej (możliwe tylko gdy włączony jest silnik).

Włączenie sygnalizowane jest przez zaświecenie się lampki sygnalizacyjnej w zestawie wskaźników. Aby
zapobiec rozładowaniu akumulatora działanie ogrzewania ograniczone jest czasowo i zostaje automatycznie wyłączone po około 4 minutach.

Odmrażanie/odparowywanie szybkie szyby przedniej i szyb przednich bocznych (MAX-DEF)

Aby wykonać tę funkcję, należy:

• obrócić pokrętło A na zakres czerwony;
• obrócić pokrętło C w położenie ;


• obrócić pokrętło D w położenie ;


• obrócić pokrętło B w położenie 4 (maksymalna prędkość
  wentylatora).

OSTRZEŻENIE Klimatyzacja jest bardzo użyteczna w celu przyspieszenia odparowywania szyb, ponieważ osusza powietrze. Należy wyregulować pokrętła w sposób opisany wcześniej i włączyć klimatyzację naciskając na pokrętło B; dioda na pokrętle zaświeca się.

OBSŁUGA UKŁADU

W czasie sezonu zimowego układ klimatyzacji powinien być włączony przynajmniej raz w miesiącu na około 10 minut. Przed rozpoczęciem sezonu letniego należy sprawdzić wydajność układu w ASO Forda

DODATKOWA NAGRZEWNICA ELEKTRYCZNA (gdzie przewidziano)

Umożliwia szybkie ogrzanie kabiny w zimnych warunkach klimatycznych.

Wyłączenie nagrzewnicy następuje w sposób automatyczny w momencie osiągnięcia warunków komfortu.

Klimatyzacja automatyczna (gdzie przewidziano)

Dodatkowa nagrzewnica elektryczna uaktywnia się automatycznie na podstawie warunków otoczenia i gdy włączony jest silnik.

Klimatyzacja manualna

Nagrzewnica dodatkowa włącza się automatycznie po obróceniu pokrętła A na ostatni zakres czerwony i po uruchomieniu wentylatora (pokrętło B) przynajmniej na poziomie 1. prędkości.

OSTRZEŻENIE Nagrzewnica działa tylko wówczas, gdy temperatura zewnętrzna i temperatura płynu chłodzącego silnik są niskie.

Nagrzewnica nie włączy się, gdy napięcie akumulatora jest niewystarczające.
