Smart: Pojemnik na kasety

Pojemnik na kasety*

Pojemnik na kasety znajduje się pomiędzy wnękami na nogi kierowcy i pasażera na konsoli pionowej.

Uwaga!

Modyfikowanie pojemnika na kasety jest zabronione ze względów bezpieczeństwa.

Montaż i demontaż

W pojeździe z kierownicą po lewej stronie

• Nałożyć pojemnik na kasety na stożek na konsoli pionowej, aż do oparcia się tyłu pojemnika o konsolę.
• Za pomocą monety przykręcić obudowę pojemnika na kasety.
• Sprawdzić stabilność zamocowania obudowy i założyć osłonę pojemnika.

Wskazówka:

Demontaż w odwrotnej kolejności.

W pojeździe z kierownicą po prawej stronie

• Wprowadzić pojemnik na kasety do otworów mocujących na konsoli pionowej.
• Obudowa pojemnika musi przylegać do konsoli pionowej.
• Za pomocą monety przykręcić obudowę do lewego otworu mocującego.
• Wyjąć wkładki na kasety i zamocować pojemnik, wkręcając w otwór w tylnej ściance drugi wkręt.
• Sprawdzić stabilność zamocowania obudowy i nałożyć osłonę pojemnika na lewy wkręt.

Wskazówka:

Demontaż w odwrotnej kolejności.

Uwaga!

Po przejechaniu ok. 10 km należy sprawdzić stabilność zamocowania i w razie potrzeby dokręcić wkręty, w przeciwnym wypadku pojemnik na kasety może się obluzować i wypaść pod nogi kierowcy.

Montaż w połączeniu z zestawem dla palących, uchwytem na napoje i pojemnikiem na kasety magnetofonowe

Mają Państwo również zestaw dla palących, uchwyt na napoje lub pojemnik na płyty CD? Zestaw dla palących powinien być zawsze umieszczony jak najwyżej, a uchwyt na napoje - jak najniżej.

Akcesoria należy montować na konsoli pionowej kolejno od góry do dołu.

Poszczególne elementy są ze sobą połączone.

• Górną część montowanego elementu należy wprowadzić do oporu wzdłuż zamocowania dolnej części elementu już zamontowanego.
• Przed dokręceniem należy sprawdzić, czy poszczególne elementy są prawidłowo połączone i czy są one ułożone równo względem siebie.

Zmiana pozycji uchwytów wkładek

Aby ułatwić wyjmowanie żądanej kasety, uchwyty wszystkich czterech wkładek na kasety można ułożyć w różny sposób.

• Wysunąć ramkę z wkładką z obudowy aż do oporu, poza pozycję, w której zaskakuje.

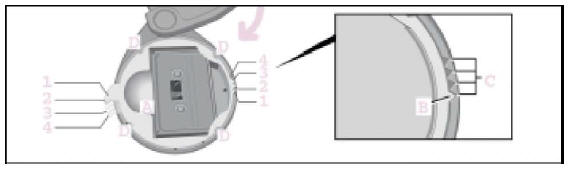

• Wyjąć wkładkę (A) z ramki.

Ułożyć wkładkę tak, by strzałka (B) wskazywała jedną ze szczelin (C) ramki.

• Istnieją cztery możliwości włożenia wkładki, co daje jednocześnie cztery sposoby ułożenia uchwytu (1 do 4).
• Wprowadzić wkładkę do ramki tak, aby zatrzasnęły się cztery zapadki (D).
• Jeżeli wszystkie czynności wykona się prawidłowo, ramkę wraz z wkładką można ponownie schować.
• Opisane czynności można powtórzyć dla pozostałych uchwytów wkładek według własnego uznania.

Ułożenie wkładek można zmieniać jedynie podczas postoju pojazdu.
