Ford Ka: Pozycja bezpieczników

Ford Ka –> W razie awarii –> Wymiana bezpieczników –> Pozycja bezpieczników

Bezpieczniki w desce rozdzielczej

Wersje z kierownicą po lewej stronie Aby uzyskać dostęp do bezpieczników należy wyjąć pokrywę E montowaną na wcisk.

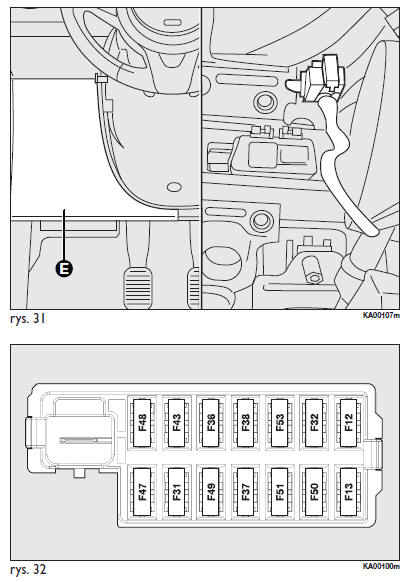

Bezpiecznik 5A do odmrażania lusterek zewnętrznych znajduje się w strefie gniazdka diagnostycznego, jak pokazano na rys. 31.

W strefie dolnej, po stronie zespołu pedałów, znajduje się skrzynka bezpieczników przedstawiona na rys. 32.

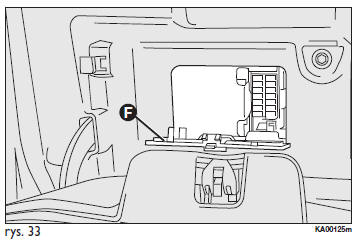

Wersje z kierownicą po prawej stronie Aby dostać się do centralki bezpieczników przedstawionej na rys. 32, otwórz pokrywę F umieszczoną wewnątrz schowka na przedmioty rys. 33.

Bezpieczniki w desce rozdzielczej


Bezpieczniki w desce rozdzielczej

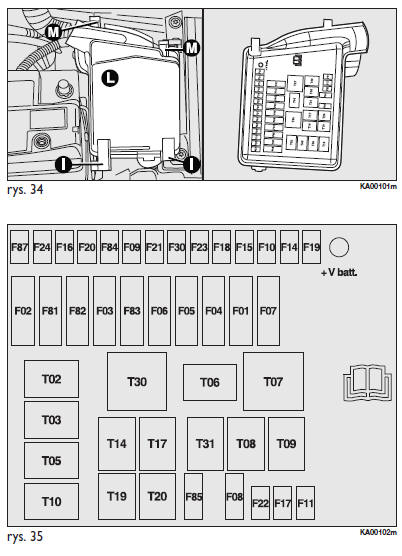

Skrzynka w komorze silnika rys. 34 i 35

Skrzynka w komorze silnika rys. 34 i 35


Druga skrzynka bezpieczników umieszczona jest po prawej stronie w komorze silnika. Aby się do niej dostać należy nacisnąć na urządzenie I, odłączyć zaczepy M i wyjąć pokrywę L.

Numery określające element elektryczny odpowiadający każdemu bezpiecznikowi widoczne  są z tyłu pokrywy

W razie potrzeby umycia komory silnika należy zwracać uwagę, aby nie kierować bezpośrednio strugi wody na skrzynkę bezpieczników w komorze silnika.

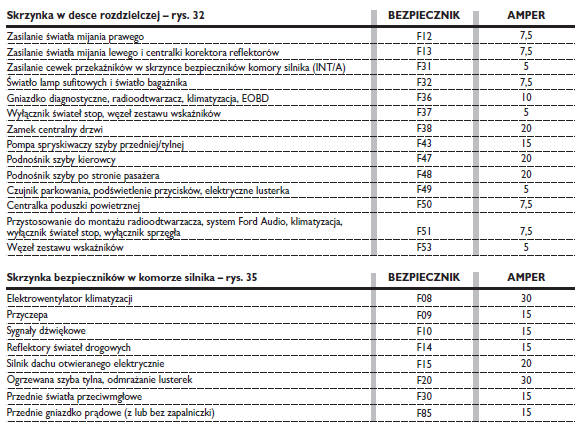

Tabela zbiorcza bezpieczników

Tabela zbiorcza bezpieczników
