Ford Ka: Zespoły optyczne tylne

W celu dokonania wymiany żarówki należy:

• otworzyć pokrywę bagażnika;

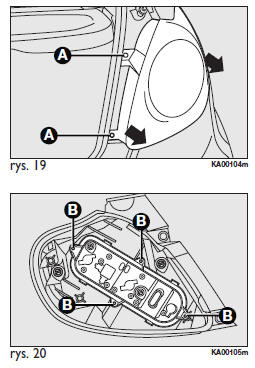

• odkręcić dwie śruby mocujące A-rys. 19 i wyjąć zespół optyczny bez obracania go;
• wyjąć oprawę zarówki z jej gniazda po odkręceniu czterech śrub mocujących B-rys. 20;
• wyjąć żarówkę wciskając ją lekko i obracając w lewo.

Rozmieszczenie żarówek przedstawia się następująco rys. 21:

C - Światła pozycyjne/Światło Stop (łuk górny)

D - Kierunkowskazy

E - Światła pozycyjne (łuk górny)

F - Światła cofania (lampa prawa)/ tylne światło przeciwmgłowe (lampa lewa).

- Światło cofania (lampa lewa)/ tylne światło przeciwmgłowe (lampa prawa).

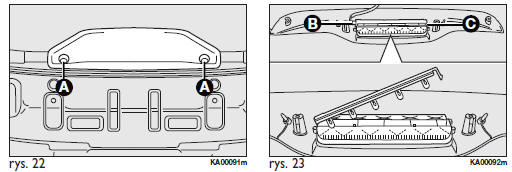

3. ŚWIATŁO STOP rys. 22-23

W celu dokonania wymiany żarówki należy:

• odkręcić dwie śruby mocujące A;
• wyjąć zespół;
• odłączyć konektor elektryczny B;
• otworzyć pokrywę lampy po odkręceniu dwóch śrub mocujących;
• wyjąć żarówkę mocowaną na wcisk i wymienić ją;
• zamknąć pokrywę lampy i wkręcić z powrotem dwie śruby mocujące;
• wkręcić dwie śruby mocujące A;

OŚWIETLENIE TABLICY REJESTRACYJNEJ rys. 24

W celu dokonania wymiany żarówki należy:

• działając w punkcie pokazanym strzałką wyjąć klosz A;
• wyjąć żarówkę mocowaną na wcisk i wymienić ją;
• zamontować z powrotem klosz.
