Ford Ka: Zespoły optyczne przednie

Zespoły optyczne przednie zawierają żarówki świateł pozycyjnych, mijania, drogowych i kierunkowskazów.

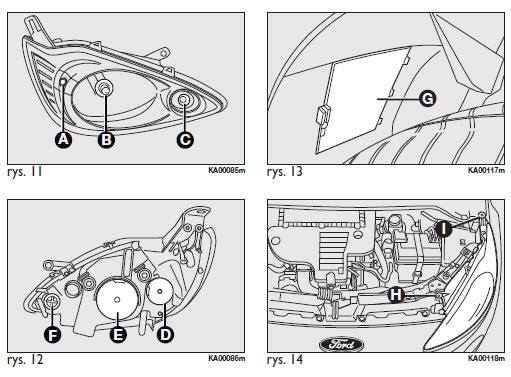

Rozmieszczenie żarówek w zespole optycznym jest następujące rys. 11:

1. Światła pozycyjne
2. Światła mijania/Światła drogowe (dwuwłóknowa)
3. kierunkowskazy

Od strony komory silnika zdejmik gumową pokrywę D-rys. 12, aby dostać się do żarówek świateł pozycyjnych; zdejmij gumowy korek E-rys. 12, aby dostać się do żarówek świateł mijania/drogowych; obrócić w kierunku przeciwnym do ruchu wskazówek zegara wspornik żarówek F-rys. 12, aby dostać się do żarówek kierunkowskazów.

W niektórych wersjach, w celu dokonania wymiany żarówek zespołów optycznych przednich, konieczne jest wyciągnięcie całego reflektora.

Aby wyciągnąć reflektor należy:

• skręcić całkowicie kołami na zerwnątrz, tak aby widoczna była pokrywa G-rys. 13, otworzyć pokrywę i odkręcić odpowiednie urządzenie mocujące;
• po podniesieniu pokrywy komory silnika odkręcić śruby mocujące H i I umieszczone w punktach przedstawionych na rys. 14;
• zdjąć reflektor.
