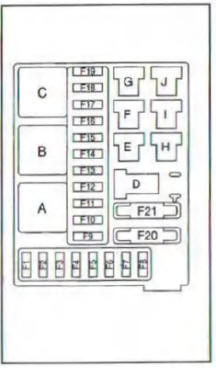

Daewoo Matiz: Skrzynka bezpieczników i przekaŸników

(w komorze silnikowej)

Bezpieczniki:

F 1. Sprężarka klimatyzacji* 10A F 2. Wentylator chłodnicy. 25A F 3 Bezpiecznik zapasowy* 10A F 4. Sygnał dźwiękowy 10A F 5. Przełącznik świateł drogowych 20A
F 6. ECM. 15A
F 7 Sterownik ACS (ACM)* 10A F 8 Zespół pompy hydrauliki * 30A F 9. Światła pozycyjne (lewe ) 10A F10 Światła pozycyjne ( prawe ) 10A Fil. Światła mijania ( lewe ) 10A FI2. Światła mijania ( prawe ) 10A FI3. Światła drogowe ( lewe ) 10A FI4. Światła drogowe ( prawe ) 10A FI5. Włącznik ogrzewania tylnej szyby 15A
FI6. Silnik dmuchawy 20A FI7. Bezpiecznik zapasowy 30A FIS ECM.EBCM .Alternator czujnik obrotów silnika ,VSS .przekaźnik rozrusznika .przekaźnik pompy hydraulicznej , przekaźnik główny ,cew ka zapłonowa 20A F19 Przednie światła przeciw mgielne 10A F20 Wyłącznik zapłonu oraz skrzynka bezpieczników kabiny samochodu. 40A
F21 ABS* 50A

Przekaźniki:

1.  Przekaźnik wysokich obrotów wentylatora chłodnicy.
2.  Przekaźnik świateł głównych .
3.  Przekaźnik zapłonu.
4. .Przekaźnik sprężarki klimatyzacji*
5.  Przekaźnik oświetlenia
6.  Przekaźnik niskich obrotów wentylatora chłodnicy.
7.  Przekaźnik rozrusznika.
8. Przekaźnik główny.
9. Przekaźnik sygnału dźwiękowego i poduszki powietrznej*
10. Przekaźnik pompy hydraulicznej automatycznego sprzęgła*
